En bref
-
Le sens de circulation de l’eau dans un radiateur de chauffage central conditionne directement l’efficacité thermique du système.
-
Une circulation forcée par pompe est aujourd’hui la norme dans les installations modernes, contrairement aux anciens systèmes à convection naturelle.
-
Un mauvais sens de circulation provoque des zones froides, des bruits dans les tuyaux et une surconsommation d’énergie.
-
La purge régulière des radiateurs reste le geste d’entretien le plus simple pour maintenir une bonne circulation.
-
Le choix entre circuit monotube et bitube influence directement la distribution de la chaleur dans le logement.
-
Les vannes d’équilibrage et robinets thermostatiques jouent un rôle central dans la gestion du flux d’eau.
Comprendre le fonctionnement de la circulation d’eau dans un radiateur de chauffage central
Le chauffage central repose sur un principe simple en apparence : de l’eau chauffée par une chaudière circule dans un réseau de tuyaux jusqu’aux radiateurs, où elle cède sa chaleur à la pièce avant de retourner refroidie vers la source. Mais derrière cette logique de circuit fermé se cachent des mécanismes précis dont la maîtrise détermine le confort thermique et la facture énergétique du foyer.
Les principes de base de la circulation d’eau chaude dans le chauffage central

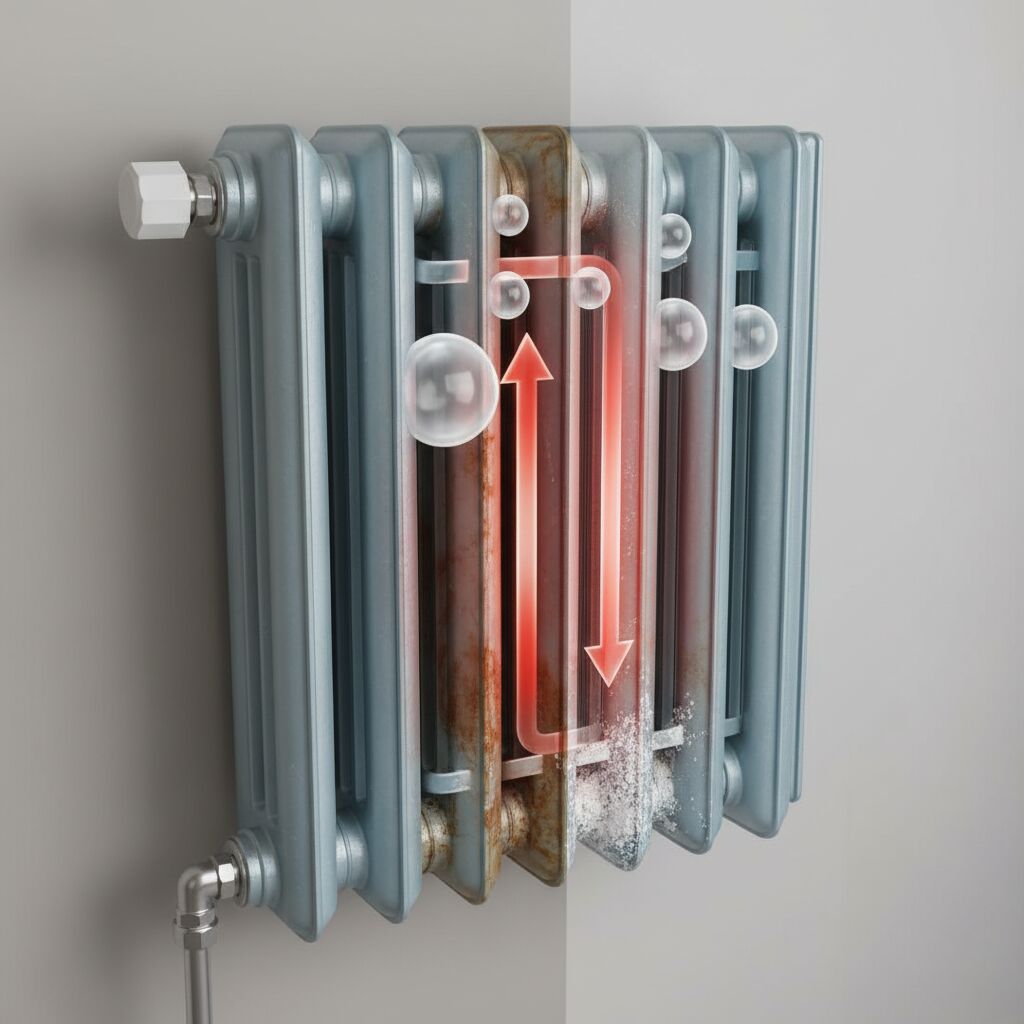

Comment l’eau circule-t-elle dans un radiateur de chauffage ?
Dans un radiateur de chauffage central, l’eau chaude entre par l’un des raccords, généralement situé en partie haute, et ressort par l’autre raccord, en partie basse ou du côté opposé, une fois sa chaleur transmise. Ce trajet à l’intérieur du corps du radiateur permet un échange thermique progressif avec l’air ambiant. La différence de température entre l’eau en entrée et en sortie, appelée delta T, est un indicateur clé de l’efficacité du transfert.
Prenons l’exemple d’une maison de ville construite dans les années 1970 avec une installation à double tuyauterie : l’eau quitte la chaudière à 70°C, traverse les radiateurs successivement et revient à 50°C. Ce différentiel de 20°C correspond à une bonne extraction de chaleur. Si ce delta se réduit, le système travaille inutilement, consommant plus d’énergie pour un confort identique.
Quel est le rôle de la pompe dans la circulation de l’eau chaude ?
La pompe de circulation, aussi appelée circulateur, est le coeur mécanique du système. Elle assure le déplacement de l’eau dans le circuit en surmontant les résistances générées par les tuyaux, les coudes, les vannes et les corps de chauffe. Sans elle, seule la convection naturelle pourrait assurer un mouvement de l’eau, ce qui est insuffisant dans la quasi-totalité des installations contemporaines.
Les pompes modernes sont à vitesse variable et s’adaptent automatiquement à la demande thermique du logement. Un circulateur sous-dimensionné génère une pression insuffisante, tandis qu’un modèle surdimensionné crée des turbulences et des bruits dans les canalisations. Le bon dimensionnement de cet équipement est donc aussi important que celui de la chaudière elle-même.
Quelles sont les différences entre circulation naturelle et circulation forcée ?
La circulation naturelle, dite thermosiphon, repose sur la différence de densité entre l’eau chaude (plus légère, qui monte) et l’eau froide (plus dense, qui descend). Ce principe physique, utilisé dans les installations anciennes, ne nécessite aucune énergie électrique mais impose des contraintes importantes : tuyaux de grand diamètre, pentes précises, hauteur de chaudière adaptée.
La circulation forcée, aujourd’hui universelle dans les logements neufs ou rénovés, supprime ces contraintes. Elle permet des installations plus flexibles, des régimes de température plus bas (donc plus économiques) et une réponse rapide aux variations de consommation. Les deux systèmes coexistent encore dans certains immeubles anciens non rénovés, ce qui complique parfois les travaux d’amélioration thermique.
Comment optimiser le sens de circulation de l’eau pour un meilleur rendement de chauffage ?
Impact du sens de circulation sur l’efficacité thermique du radiateur

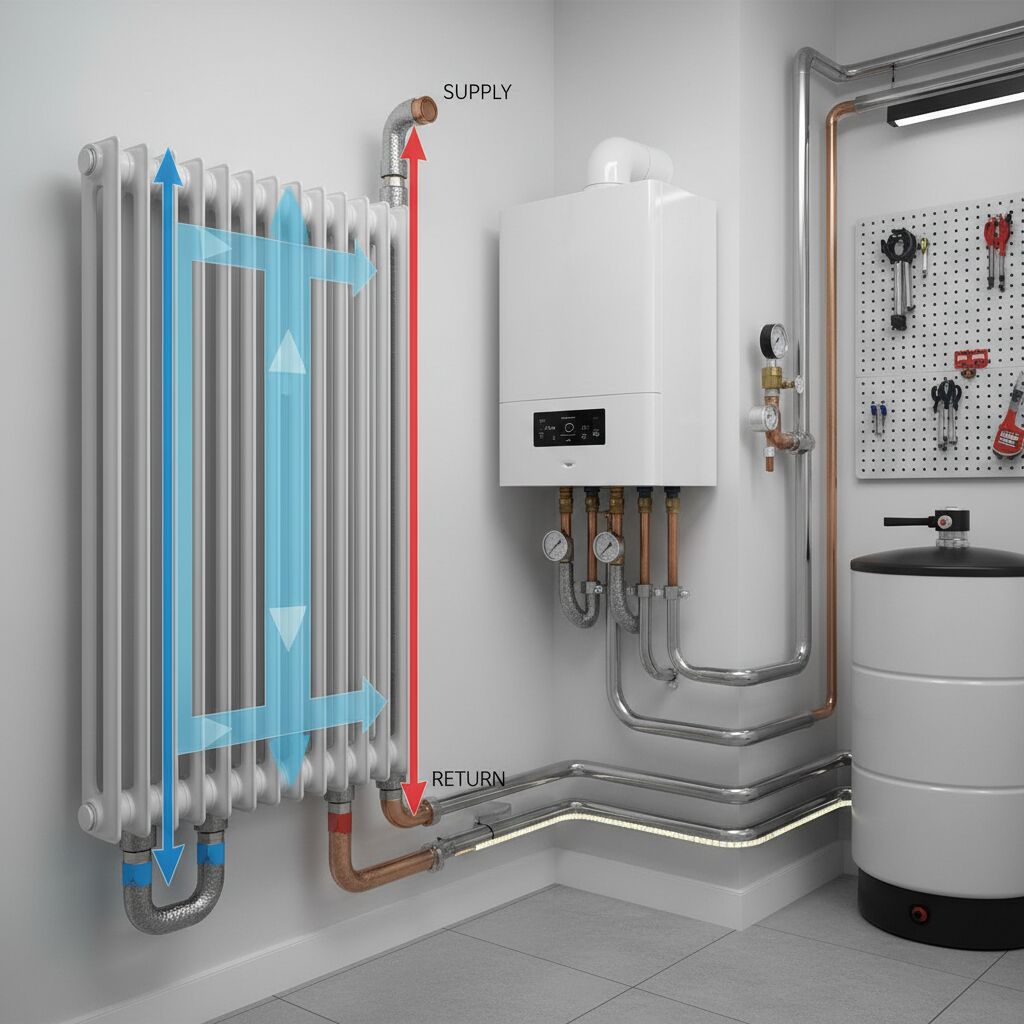

Le sens de circulation de l’eau n’est pas neutre : il détermine quelle partie du radiateur reçoit l’eau la plus chaude. Dans la configuration standard, l’eau chaude entre en haut et ressort en bas, ce qui favorise une diffusion homogène de la chaleur sur toute la surface du corps de chauffe. Inverser ce sens, entrée en bas, sortie en haut, perturbe la thermodynamique interne du radiateur et peut créer des zones de stagnation.
Des tests réalisés sur des installations résidentielles montrent qu’un radiateur alimenté dans le mauvais sens peut perdre jusqu’à 15 % de son rendement thermique, à débit et température d’eau identiques. Sur une saison de chauffe complète, cet écart représente une dépense énergétique non négligeable.
Les techniques pour vérifier et corriger le sens de circulation
Pour vérifier le sens de circulation, il suffit de toucher les deux raccords du radiateur lorsque le chauffage est en marche : le raccord le plus chaud correspond à l’entrée de l’eau. Un thermomètre infrarouge permet une mesure plus précise. Si le raccord du bas est plus chaud que celui du haut sur un radiateur à connexion diagonale, le sens est inversé.
La correction implique généralement d’intervertir les tuyaux d’alimentation et de retour au niveau des raccords du radiateur. Cette opération, bien que techniquement accessible, nécessite de couper l’alimentation en eau et de vidanger partiellement le circuit. Il est conseillé de confier cette intervention à un professionnel qualifié pour éviter les fuites et préserver la garantie des équipements.
Effets d’une mauvaise circulation d’eau sur le confort et la consommation énergétique
Une circulation déficiente engendre des inégalités de chauffage flagrantes : certaines pièces surchauffées pendant que d’autres restent froides, une chaudière qui tourne en continu sans atteindre la consigne de température, et des occupants qui compensent en augmentant inutilement le thermostat. Cette spirale augmente directement la consommation de gaz ou de fioul.
À l’échelle d’un immeuble collectif, une mauvaise gestion du sens de circulation peut priver certains appartements de chauffage suffisant tout en surchauffant d’autres. C’est précisément pourquoi l’équilibrage hydraulique du réseau est une étape indispensable lors de toute rénovation ou modification de l’installation.
Identifier et résoudre les problèmes liés à la circulation d’eau dans un radiateur central
Un système de chauffage qui ne chauffe pas correctement n’est pas toujours signe de panne grave. Souvent, le problème vient d’un défaut de circulation que l’on peut diagnostiquer et corriger sans remplacer aucun équipement.
Les signes d’un mauvais sens de circulation de l’eau dans le radiateur
Radiateur froid en partie haute ou basse : quelles causes ?
Un radiateur froid en partie haute indique généralement la présence d’air dans le circuit : l’air, plus léger que l’eau, s’accumule en haut et bloque la circulation. Un radiateur froid en partie basse, en revanche, évoque plutôt un dépôt de boue ou de calcaire qui obstrue les passages internes, souvent dus à une eau de réseau chargée en minéraux ou à une installation vieillissante.
Dans les deux cas, le diagnostic visuel et tactile suffit dans un premier temps. Si la partie haute est froide, une purge résoudra le problème. Si c’est la partie basse qui reste froide malgré une purge, un désembouage chimique ou mécanique du circuit s’impose.
Bruits inhabituels dans les tuyaux et radiateurs
Des claquements, sifflements ou gargouillis dans les canalisations sont des signaux d’alerte à ne pas ignorer. Les gargouillis traduisent la présence d’air dans le circuit, tandis que les sifflements peuvent indiquer un débit trop élevé ou un rétrécissement dans une vanne partiellement fermée. Les claquements, parfois appelés « coups de bélier », sont provoqués par des variations brusques de pression dans le réseau.
Ces phénomènes sonores perturbent le confort acoustique des occupants mais révèlent surtout des dysfonctionnements hydrauliques qui, à terme, peuvent endommager les joints, les raccords et même la pompe de circulation. Une intervention préventive reste toujours moins coûteuse qu’une réparation après dégâts.
Comment purger et entretenir le radiateur pour améliorer la circulation d’eau ?
Procédure détaillée pour purger un radiateur correctement
La purge d’un radiateur est une opération simple qui consiste à évacuer l’air accumulé dans le corps de chauffe. Voici les étapes essentielles :
-
Mettre le chauffage en marche et attendre que le circuit soit chaud.
-
Arrêter la pompe de circulation ou éteindre la chaudière quelques minutes avant la purge.
-
Placer un chiffon et un récipient sous la vis de purge, située en haut du radiateur.
-
Ouvrir lentement la vis de purge avec une clé adaptée jusqu’à entendre un sifflement d’air.
-
Refermer la vis dès que l’eau s’écoule de manière continue et sans bulles.
-
Vérifier la pression du circuit sur le manomètre de la chaudière et rajuster si nécessaire.
Cette opération ne prend que quelques minutes par radiateur. Réalisée correctement, elle restaure immédiatement la bonne circulation dans le corps de chauffe et améliore sensiblement la diffusion de la chaleur.
Fréquence recommandée d’entretien pour assurer une bonne circulation
Une purge annuelle, idéalement en début de saison de chauffe, suffit dans la majorité des cas pour maintenir une circulation optimale. Les installations plus anciennes, ou celles alimentées par une eau particulièrement calcaire, peuvent nécessiter deux interventions par an. Le désembouage chimique, lui, est recommandé tous les cinq à dix ans selon l’état du circuit.
L’entretien annuel obligatoire de la chaudière, réalisé par un professionnel certifié, est également l’occasion de vérifier l’état général du circuit hydraulique, la pression de service et le bon fonctionnement du vase d’expansion. Ce contrôle global est souvent sous-estimé alors qu’il conditionne la durée de vie de l’ensemble de l’installation.
Comprendre la configuration des tuyauteries pour un sens de circulation optimal
La géométrie du réseau de tuyauteries influe directement sur la façon dont l’eau se distribue dans les différents radiateurs d’un logement. Deux grandes familles d’installation coexistent, avec des implications très différentes sur la gestion du flux.
Différents schémas de raccordement des radiateurs en chauffage central
Circuit monotube versus circuit bitube : avantages et impacts sur la circulation
|
Critère |
Circuit monotube |
Circuit bitube |
|---|---|---|
|
Principe |
Un seul tuyau alimente et récupère l’eau en série |
Deux tuyaux distincts : aller et retour indépendants |
|
Uniformité |
Température décroissante radiateur après radiateur |
Température identique à chaque radiateur |
|
Coût d’installation |
Plus économique |
Plus élevé |
|
Rendement |
Limité sur les circuits longs |
Optimal, recommandé pour les grandes surfaces |
Dans un circuit monotube, l’eau chemine de radiateur en radiateur, perdant progressivement de sa chaleur. Le dernier radiateur de la boucle reçoit une eau significativement moins chaude que le premier. Ce défaut structurel peut être partiellement compensé par des robinets de bypass, mais il reste inhérent au principe même du circuit série.
Disposition des tuyaux pour assurer un flux optimal de l’eau
La disposition physique des tuyaux dans un logement doit respecter certaines règles hydrauliques pour garantir un flux régulier. Les montées en pente douce vers les points hauts favorisent l’évacuation naturelle de l’air. Les tronçons horizontaux doivent présenter une légère inclinaison vers les purgeurs. Les coudes à 90° génèrent davantage de pertes de charge que les coudes à 45°, ce qui peut suffire à déséquilibrer un circuit mal conçu.
Dans les rénovations, l’utilisation de collecteurs (ou nourrice) permet de distribuer l’eau de manière équilibrée vers chaque radiateur, un peu comme un réseau d’irrigation ramifié. Cette solution est particulièrement adaptée aux planchers chauffants et aux installations en étoile, où chaque émetteur est alimenté de façon indépendante.
Influence des robinets thermostatiques et vannes sur la circulation d’eau
Comment régler les robinets pour améliorer le sens de circulation ?
Les robinets thermostatiques régulent le débit d’eau en fonction de la température ambiante de chaque pièce. Un robinet mal réglé ou complètement fermé sur un radiateur peut perturber l’équilibre hydraulique de l’ensemble du circuit, forçant l’eau à emprunter des chemins de moindre résistance et privant certains émetteurs de leur débit nominal.
Pour un réglage efficace, chaque robinet thermostatique doit être calibré en tenant compte de la puissance du radiateur et des besoins thermiques de la pièce. Un robinet réglé trop ouvert en permanence ne régule plus rien ; un robinet trop fermé crée une résistance hydraulique qui freine la circulation. La position 3 ou « étoile » correspond généralement à une température de consigne de 20°C, valeur de référence pour le confort thermique en habitat résidentiel.
Le rôle des vannes d’équilibrage dans la gestion du flux d’eau
Les vannes d’équilibrage sont des organes de réglage hydraulique placés sur les circuits de retour des radiateurs. Leur rôle est de créer une résistance calibrée dans chaque branche du réseau, afin que tous les radiateurs reçoivent un débit proportionnel à leur puissance nominale. Sans elles, les radiateurs les plus proches de la chaudière reçoivent trop d’eau, tandis que ceux en bout de circuit manquent de débit.
L’opération d’équilibrage hydraulique, réalisée à l’aide d’un débitmètre et des données constructeur des vannes, est une prestation technique souvent négligée lors des installations. Pourtant, elle peut améliorer le confort thermique de façon spectaculaire et réduire la consommation énergétique de manière perceptible sur la durée.
Pourquoi mon radiateur est-il chaud en haut et froid en bas ?
Un radiateur chaud en haut et froid en bas indique généralement un dépôt de boues ou de calcaire dans la partie inférieure du corps de chauffe. Ces résidus, issus de la corrosion du circuit ou d’une eau très minéralisée, bloquent la circulation dans les zones basses. Un désembouage chimique ou mécanique est la solution la plus efficace pour retrouver une diffusion homogène de la chaleur.
Quel est le sens correct de circulation de l’eau dans un radiateur ?
Dans la configuration standard, l’eau chaude entre par le raccord supérieur et ressort par le raccord inférieur, souvent du côté opposé (connexion diagonale). Ce sens favorise une distribution uniforme de la chaleur sur toute la surface du radiateur. Le raccord d’entrée est toujours plus chaud que le raccord de sortie, ce qui permet de vérifier facilement le sens en touchant les deux points de connexion.
À quelle fréquence faut-il purger ses radiateurs ?
Une purge annuelle, idéalement au début de la saison de chauffe (automne), suffit pour la majorité des installations. Si vous entendez des gargouillis dans vos radiateurs ou si certains chauffent de façon irrégulière en cours de saison, une purge intermédiaire peut s’avérer nécessaire. Les installations anciennes ou celles alimentées par une eau très calcaire peuvent nécessiter deux purges par an.
Quelle est la différence entre un circuit monotube et un circuit bitube ?
Dans un circuit monotube, un seul tuyau alimente tous les radiateurs en série, ce qui entraîne une perte progressive de chaleur de radiateur en radiateur. Dans un circuit bitube, chaque radiateur dispose de sa propre alimentation et de son propre retour, garantissant une température d’eau identique pour tous les émetteurs. Le circuit bitube offre un meilleur rendement thermique et une plus grande souplesse de réglage, mais son installation est plus coûteuse.
Un robinet thermostatique peut-il perturber la circulation dans les autres radiateurs ?
Oui. Lorsqu’un robinet thermostatique se ferme sur un radiateur, il crée une résistance hydraulique supplémentaire dans le circuit. Si le réseau n’est pas correctement équilibré, cette variation de débit peut rediriger l’eau vers d’autres radiateurs et perturber l’ensemble de la distribution. C’est pourquoi les vannes d’équilibrage sur les retours de chaque radiateur sont essentielles pour stabiliser le circuit quelle que soit la position des robinets thermostatiques.
