En bref
-
Le disjoncteur différentiel 63A impose une section de câble adaptée pour éviter tout risque de surchauffe.
-
La section de câble dépend du calibre, de la longueur du circuit et de la puissance installée.
-
La norme NF C 15-100 encadre strictement le dimensionnement des câbles d’alimentation.
-
Le cuivre reste le matériau de référence face à l’aluminium pour les installations domestiques.
-
Une section sous-dimensionnée entraîne des risques d’échauffement et des déclenchements intempestifs.

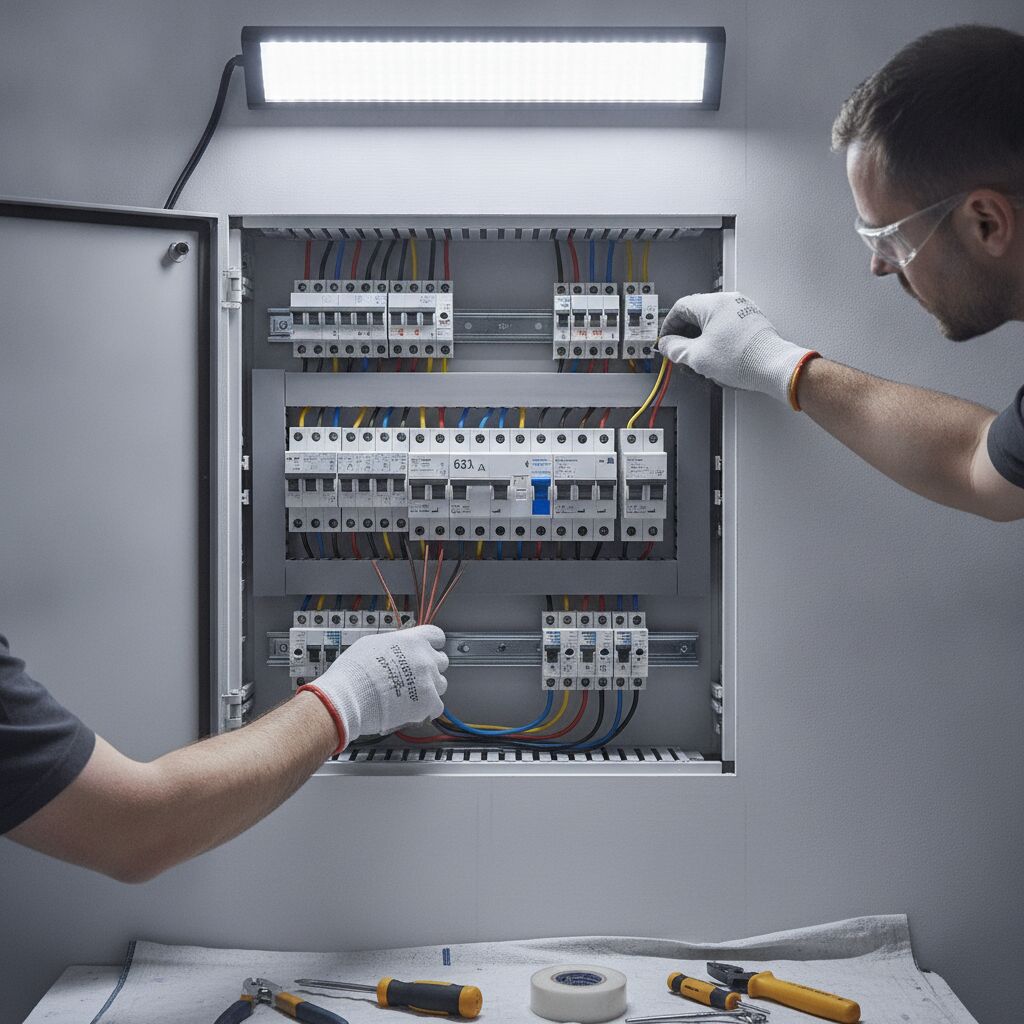

Comment choisir la section de câble pour un disjoncteur différentiel 63A ?
Comprendre les critères de sélection de la section de câble
Importance du calibre du disjoncteur différentiel 63A
Le calibre d’un disjoncteur différentiel 63A détermine directement l’intensité maximale que le circuit doit pouvoir supporter sans dommage. Ce type de dispositif équipe généralement les circuits d’alimentation générale ou les tableaux secondaires alimentant plusieurs sous-circuits dans une maison individuelle. Un artisan électricien confronté à ce calibre doit systématiquement vérifier que la section du câble en aval soit capable d’écouler ce courant sans échauffement excessif.
Prenons l’exemple d’un pavillon récent équipé d’une pompe à chaleur, d’une plaque à induction et d’un chauffe-eau électrique. Le tableau principal peut nécessiter un disjoncteur de ce calibre pour sécuriser l’ensemble du réseau domestique. Dans ce cas, la section de câble ne se choisit jamais au hasard : elle découle d’un calcul rigoureux basé sur l’intensité nominale et les conditions de pose.
Impact de la longueur du câble sur la section nécessaire
Plus un câble est long, plus la résistance électrique augmente, ce qui provoque une chute de tension proportionnelle à la distance parcourue. Pour un circuit alimenté par un disjoncteur 63A, cette contrainte devient particulièrement sensible lorsque le tableau électrique se trouve éloigné du point d’utilisation, comme dans une dépendance ou un garage détaché de l’habitation principale.
Un installateur doit donc intégrer un facteur de correction lorsque la distance dépasse une vingtaine de mètres. Concrètement, une section qui conviendrait parfaitement sur un trajet court peut se révéler insuffisante sur une distance plus importante, obligeant à passer au calibre supérieur pour compenser la perte en ligne.
Les normes électriques à respecter pour la section de câble d’alimentation pour un disjoncteur différentiel 63A
Règles NF C 15-100 relatives aux câbles d’alimentation
La norme NF C 15-100 constitue le texte de référence en France pour toute installation électrique résidentielle. Elle fixe des correspondances précises entre le calibre du disjoncteur, la section minimale du câble et le mode de pose retenu, qu’il s’agisse d’un passage sous conduit, en apparent ou encastré dans une cloison.
Cette norme impose également des marges de sécurité destinées à absorber les variations de température ambiante et le regroupement de plusieurs câbles dans une même goulotte. Un non-respect de ces prescriptions expose non seulement à des risques techniques, mais également à une non-conformité lors d’un contrôle Consuel, obligatoire pour toute nouvelle installation ou rénovation lourde.
La protection contre les surintensités dans un circuit 63A
Un circuit protégé par un disjoncteur différentiel 63A doit intégrer une coordination parfaite entre le calibre de protection et la section de câble installée. Cette coordination garantit que le disjoncteur coupera l’alimentation avant que le câble n’atteigne une température dangereuse en cas de surintensité prolongée.
Dans une maison équipée d’un compteur triphasé, ce type de disjoncteur protège souvent l’arrivée générale ou un sous-tableau dédié aux équipements de chauffage. La marge de sécurité entre le seuil de déclenchement et la capacité du câble ne doit jamais être négligée, sous peine de compromettre l’ensemble du dispositif de protection.
Guide des sections de câble adaptées aux disjoncteurs différentiels 63A
Tableau des sections recommandées selon la puissance alimentée
Le choix de la section ne se limite pas au calibre du disjoncteur : la puissance réellement consommée par les équipements raccordés joue un rôle tout aussi déterminant. Un tableau de correspondance permet de visualiser rapidement les sections couramment utilisées selon le contexte d’installation.
|
Puissance alimentée |
Section de câble recommandée |
Mode de pose typique |
|---|---|---|
|
Jusqu’à 9 kW |
10 mm² |
Encastré sous conduit |
|
De 9 à 13 kW |
16 mm² |
Apparent en goulotte |
|
Au-delà de 13 kW |
25 mm² |
Chemin de câbles ventilé |
Exemples concrets de choix de câble en fonction de l’usage
Dans le cas d’un logement chauffé à l’électricité et équipé d’une borne de recharge pour véhicule, le circuit dédié peut nécessiter une section de 16 mm² pour absorber la puissance appelée sans risque. À l’inverse, un simple sous-tableau alimentant l’éclairage et les prises d’un étage se contentera souvent d’une section plus modeste, tant que le calibre du disjoncteur reste cohérent avec cette configuration.
Un artisan RGE intervenant sur la rénovation d’une maison des années 1980 rencontre régulièrement ce type d’arbitrage : adapter la section existante aux nouveaux usages énergétiques, sans pour autant refaire l’intégralité du réseau électrique.
Calcul de la chute de tension pour un câble 63A
La chute de tension admissible sur un circuit terminal ne doit généralement pas dépasser 3 % pour l’éclairage et 5 % pour les autres usages, selon les préconisations de la norme en vigueur. Ce calcul intègre la longueur du câble, sa section et l’intensité transportée, autant de paramètres qui interagissent directement.
Un bureau d’études thermique ou un électricien qualifié dispose d’outils de calcul dédiés pour valider ce critère avant toute mise en service. Négliger cette étape revient à s’exposer à des dysfonctionnements sur les appareils sensibles, notamment les équipements électroniques ou les régulations de chauffage.
Matériaux de câbles adaptés : cuivre vs aluminium
Avantages du cuivre pour une section d’alimentation fiable
Le cuivre demeure le matériau privilégié dans les installations domestiques françaises grâce à sa conductivité électrique supérieure et sa résistance mécanique éprouvée. Pour une section identique, un câble en cuivre transporte davantage de courant qu’un câble en aluminium, ce qui limite les risques d’échauffement sur la durée.
Sa longévité constitue également un atout non négligeable : un réseau en cuivre correctement installé traverse plusieurs décennies sans dégradation notable, ce qui explique sa présence quasi systématique dans les logements récents.
Limites et précautions avec les câbles en aluminium
L’aluminium présente l’avantage d’un coût réduit et d’un poids plus faible, ce qui explique son usage historique sur certaines lignes de distribution extérieures. Toutefois, sa conductivité inférieure impose d’augmenter la section pour obtenir une performance équivalente au cuivre.
Ce matériau nécessite également des connecteurs spécifiques, adaptés à sa dilatation thermique différente, sous peine de voir apparaître des défauts de contact avec le temps. Dans un contexte résidentiel moderne, son usage reste marginal et souvent réservé à des situations particulières validées par un professionnel.
Erreurs fréquentes lors du choix de la section de câble pour un disjoncteur 63A
Conséquences d’une section de câble sous-dimensionnée
Risques d’échauffement et d’incendie électrique
Une section insuffisante face au calibre du disjoncteur différentiel 63A entraîne une résistance électrique excessive, générant une chaleur qui peut détériorer l’isolant du câble. Ce phénomène, souvent invisible dans les premiers temps, constitue l’une des principales causes d’incendie d’origine électrique recensées en France.
Les statistiques des services de prévention incendie rappellent régulièrement que les défauts liés au dimensionnement des câbles figurent parmi les sinistres évitables grâce à une installation conforme aux règles techniques en vigueur.
Perturbations et déclenchements intempestifs du disjoncteur
Un câble sous-dimensionné peut également provoquer des déclenchements répétés du disjoncteur, même en l’absence de véritable surcharge. Ce phénomène, souvent mal interprété par les occupants comme un défaut du disjoncteur lui-même, trouve en réalité son origine dans une mauvaise adéquation entre la protection et la section installée.
Ces coupures intempestives finissent par générer une usure prématurée du mécanisme de protection, sans compter la gêne quotidienne occasionnée par ces interruptions récurrentes.
Mauvaises pratiques à éviter pour l’installation électrique
Utilisation de câbles non conformes aux normes
Certains chantiers, notamment en auto-rénovation, voient encore l’utilisation de câbles récupérés ou non certifiés NF, dont les caractéristiques réelles restent incertaines. Cette pratique expose à des non-conformités difficiles à détecter visuellement, mais potentiellement dangereuses à l’usage.
Un câble portant la marque NF ou une certification équivalente garantit un contrôle qualité tracé, condition indispensable pour toute installation destinée à recevoir un disjoncteur de ce calibre.
Négligence sur la qualité des connexions et fixations
Une section de câble parfaitement adaptée perd tout son intérêt si les connexions restent mal serrées ou mal protégées. Un contact imparfait génère localement un point chaud, indépendamment de la qualité intrinsèque du conducteur.
Voici les points de vigilance les plus fréquemment observés lors des contrôles électriques :
-
Serrage insuffisant des bornes de raccordement
-
Absence de repérage des conducteurs dans le tableau
-
Utilisation de dominos non adaptés à la section du câble
-
Manque de fixation mécanique du câble, générant des tensions sur les connexions
Comment installer correctement un câble d’alimentation pour un disjoncteur différentiel 63A ?
Étapes clés pour une installation conforme et sécurisée
Préparation du câble et choix des accessoires adaptés
Avant tout raccordement, le câble doit être dénudé avec précaution en respectant les longueurs préconisées par le fabricant du disjoncteur, afin d’éviter tout conducteur apparent susceptible de générer un défaut d’isolement. Le choix des embouts, cosses et repères de couleur participe également à la fiabilité globale du montage.
Un électricien expérimenté prend systématiquement le temps de vérifier la compatibilité entre le diamètre du câble et les bornes du disjoncteur, certains modèles acceptant des sections plus larges que d’autres selon leur conception interne.
Techniques de raccordement au disjoncteur différentiel
Le serrage des bornes doit respecter le couple recommandé par le fabricant, généralement précisé sur la notice technique du disjoncteur. Un serrage insuffisant favorise l’échauffement, tandis qu’un serrage excessif risque d’endommager le conducteur ou la borne elle-même.
La disposition des câbles dans le tableau doit également permettre une identification claire de chaque circuit, facilitant les interventions futures et limitant les risques d’erreur lors d’une maintenance ultérieure.
Conseils d’entretien et contrôle périodique de la section câble
Vérification de l’usure et intégrité du câble
Un contrôle visuel régulier permet de repérer d’éventuelles traces de noircissement, de décoloration ou de fragilisation de la gaine isolante, signes précurseurs d’un problème sous-jacent. Ce type d’inspection, réalisable par un professionnel lors d’une visite de maintenance, complète utilement les diagnostics électriques obligatoires lors de certaines transactions immobilières.
Une attention particulière doit être portée aux zones proches des sources de chaleur ou dans les environnements humides, où le vieillissement des matériaux s’accélère naturellement.
Quand envisager un remplacement ou un upgrade de la section ?
L’ajout de nouveaux équipements énergivores, comme une borne de recharge ou une climatisation réversible, constitue souvent le déclencheur d’une réévaluation du dimensionnement existant. Dans ce contexte, un bilan de puissance actualisé permet de déterminer si la section en place reste compatible avec les nouveaux usages du logement.
Un remplacement anticipé, même en l’absence de dysfonctionnement apparent, peut s’avérer pertinent lorsque l’installation approche de son ancienneté maximale recommandée par les professionnels du secteur.
Quelle section de câble faut-il pour un disjoncteur différentiel 63A ?
La section dépend de la puissance alimentée et de la longueur du circuit, mais elle se situe généralement entre 10 et 25 mm² selon la norme NF C 15-100 et le mode de pose retenu.
Peut-on utiliser du câble aluminium pour un circuit 63A ?
C’est techniquement possible mais peu courant en résidentiel, car cela nécessite une section plus importante et des connecteurs spécifiques adaptés à ce matériau.
Comment savoir si mon câble actuel est sous-dimensionné ?
Des déclenchements fréquents du disjoncteur, un échauffement anormal au niveau du tableau ou une décoloration de la gaine isolante constituent des signaux à faire vérifier par un professionnel.
Faut-il un contrôle Consuel pour ce type d’installation ?
Oui, toute installation neuve ou toute modification substantielle du tableau électrique nécessite un contrôle de conformité avant mise en service par le distributeur d’énergie.
La longueur du câble influence-t-elle vraiment le choix de la section ?
Oui, au-delà d’une certaine distance, la chute de tension impose souvent d’augmenter la section initialement prévue pour compenser la résistance supplémentaire du conducteur.
